Thuisbatterij afmeting

De afmeting van een thuisbatterij is afhankelijk van de opslagcapaciteit, en natuurlijk het type (en merk) van de batterij. Kijken we naar de thuisbatterij van Zonneplan, dan is die ongeveer 55 cm breed, ongeveer 35 cm diep en, afhankelijk van de configuratie, variërend in hoogte.

Ben je aan het kijken waar een thuisbatterij eventueel zou passen? Vergeet dan niet dat er ook een omvormer bij hoort, tenzij de thuisbatterij een ingebouwde omvormer heeft.

Naast de afmeting moet je ook rekening houden met de vrije ruimte die om de batterij heen moet zitten. Er moet rondom de batterij en omvormer voldoende ruimte zijn voor warmteafwikkeling.

De breedte en diepte van de Zonneplan Nexus thuisbatterij zijn voor elk model gelijk:

• Breedte: 54 cm
• Diepte: 35 cm

De hoogte verschilt per capaciteit:

• 10 kWh: 53 cm
• 15 kWh: 70 cm
• 20 kWh: 87 cm
• 30 kWh: 121 cm

Bij de thuisbatterijen van Zonneplan zit de omvormer meestal geïntegreerd bij de batterijmodules, en is er geen losse omvormer aanwezig. In sommige gevallen wordt er alsnog gekozen voor een losse thuisbatterij met losse omvormer, bijvoorbeeld wanneer er geen ruimte is voor een compleet systeem met geïntegreerde omvormer. De omvormer kan dan bijvoorbeeld los, naast de thuisbatterij, worden geplaatst. In dat geval is de afmeting van de omvormer afhankelijk van de grootte.

4,4 kW omvormer (1-fase)
De 1-fase omvormer die bij een Zonneplan Nexus thuisbatterij van 10 kWh hoort, heeft een afmeting van 42,5 x 16 x 35 cm (B x D x H). De omvormer weegt 14,2 kg.

10 kW omvormer (3-fase)
De 3-fase omvormer heeft een afmeting van 60 x 23 x 50 cm (B x D x H). De omvormer weegt 32,6 kg.

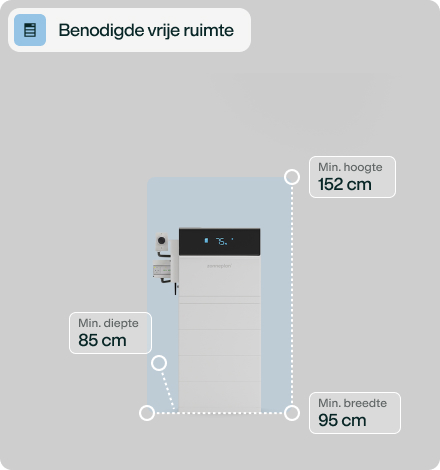

Voor jouw thuisbatterij is een vrije ruimte nodig in verband met ventilatie. Houd rekening met een afmeting van minstens 95 cm breed en 85 cm diep. De hoogte verschilt per capaciteit. Voor de 20 kWh variant is dit 152 cm.

Wil je meer lezen over de thuisbatterij van Zonneplan? Lees dan verder.
